产品的应用
该产品应用于 SLI 铅酸蓄电池、AGM、EFB 高能蓄电池及阀控式蓄电池的化成充电。
产品技术说明
产品概述
适用于小于 40 A 的 SLI、EFB、AGM 蓄电池化成充电应用。
产品的工作原理
通过对蓄电池正负两极的串联，使之达到快速的能量转换。
产品的工作特点
具有优良的导电性能
具有极好的抗腐蚀、耐温、耐候性能
具有良好的阻燃性能
操作简单、使用方便、高效节能
产品命名
型号命名规则
KCTL — 长度 — 截面积 — 端柱 — 单/双头 — 颜色
KCTL — 长度 — 截面积 — 端柱 — 单/双头 — 颜色
电缆长度
- 按客户要求
电缆截面积
- 8 mm²
- 10 mm²
端柱结构
- B — 粗端柱
- S — 细端柱
- P — 正极
- N — 负极
- L — 螺旋
- Z — 直角
接头数量
- S — 双头
- D — 单头
颜色
- W — 无
- G — 绿色
- Y — 黄色
- B — 蓝色
技术数据
规格参数
系列规格
- 额定电压
- 600 V / 1 kV
- 使用温度
- -20°C 至 +90°C
- 导体
- 多股柔性镀锡铜线
- 电缆绝缘
- 特种橡胶（EPDM/CPE）
- 充电电流适用范围
- 小于 40 A
- 电池适用范围
- SLI / EFB / AGM
- 电缆截面积
- 8 / 10 mm²
型号说明
KCTL + 电缆长度 + 截面积 + 端柱结构 + 接头数量 + 颜色。
配置说明
电缆长度及适用连接配置可按照客户确认的图纸与要求生产。
产品的主要技术特点
- 符合 SAE/DIN、JIS 标准（锥度接线柱：1/9）
- 电缆绝缘：特种橡胶（EPDM/CPE）
- 铜绞线：多股柔性镀锡铜线
- 端子绝缘：PVC/PE
- 载流容量：8 mm² 最高 40 A；10 mm² 最高 50 A；16 mm² 最高 85 A；25 mm² 最高 100 A
- 最高工作温度：80°C
产品的主要技术参数
- 多股软芯特种阻燃耐腐蚀橡胶电缆
- 8 mm²：252/0.20；10 mm²：316/0.20；16 mm²：509/0.20；25 mm²：793/0.20
- 载流量
- 40 A / 50 A / 85 A / 100 A
- 连接电缆长度
- 按照客户需要定制
- 导体截面
- 8 / 10 / 16 / 25 mm²
- 电缆外径
- 7.5 ± 0.5 mm（8 mm²）；9.5 ± 0.5 mm（10/16 mm²）；11.5 ± 0.5 mm（25 mm²）
- 额定电压
- 600 V / 1 kV
- 使用温度
- -20°C 至 +90°C
- 铅锑合金
- 锑：4.57%
- 加工要求
- 详见图纸
产品展示
产品配置与连接方案

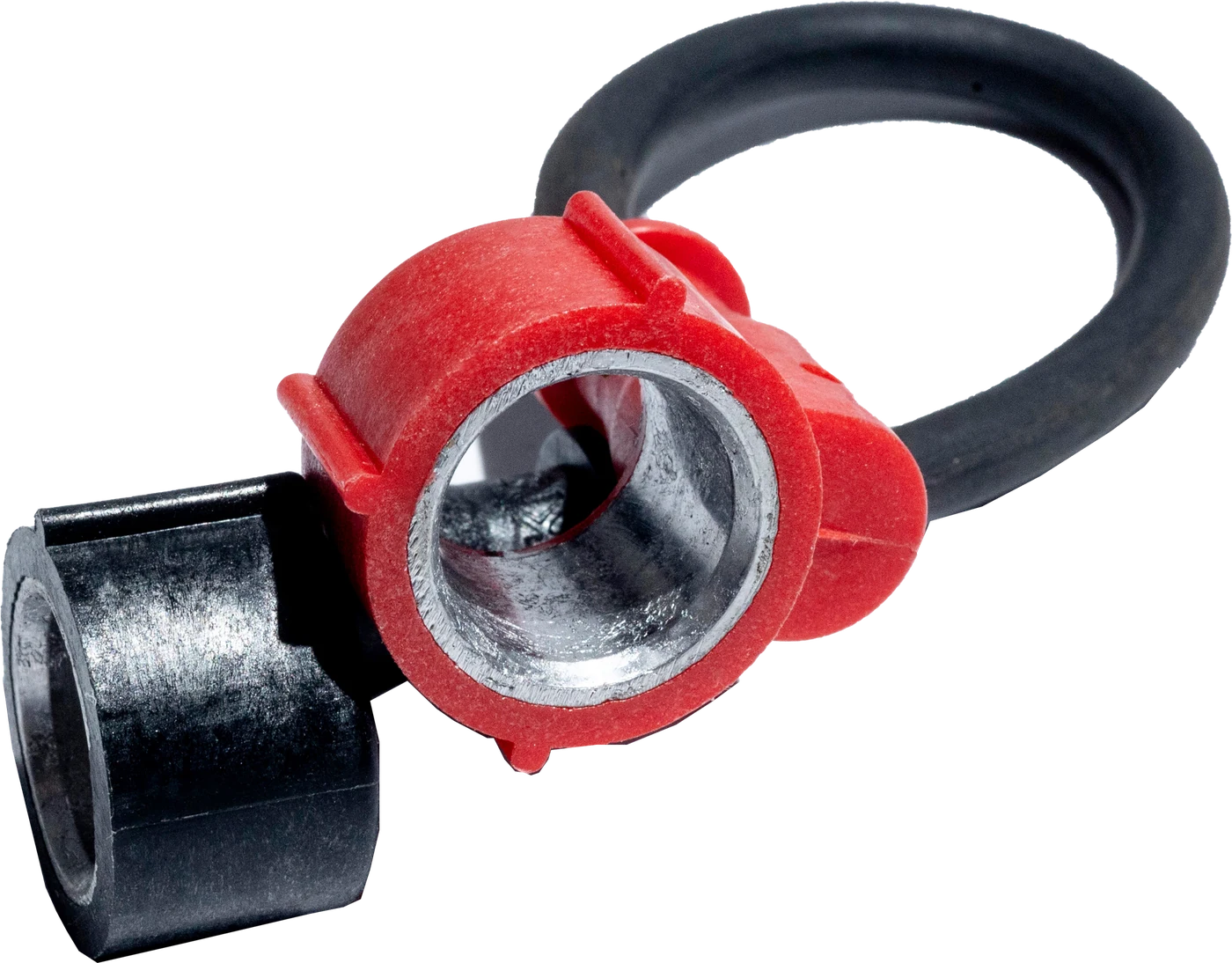

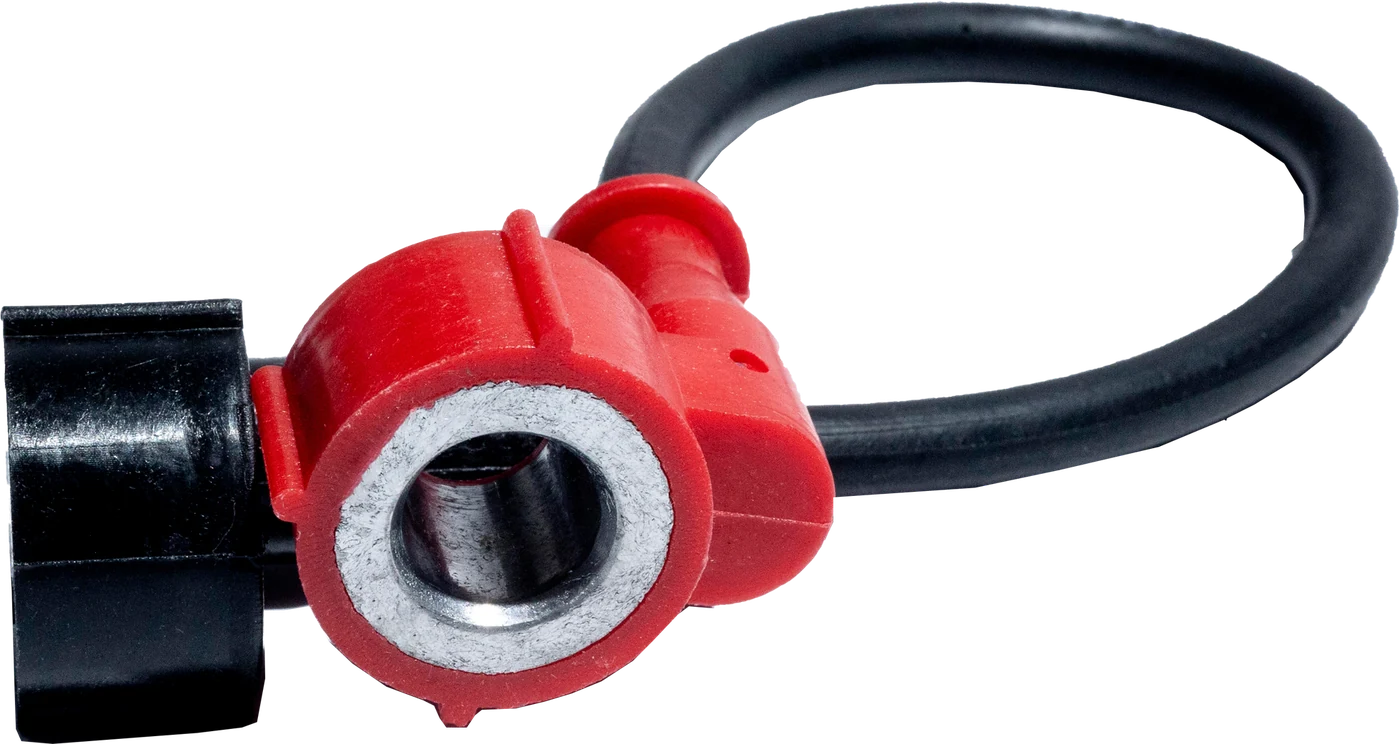

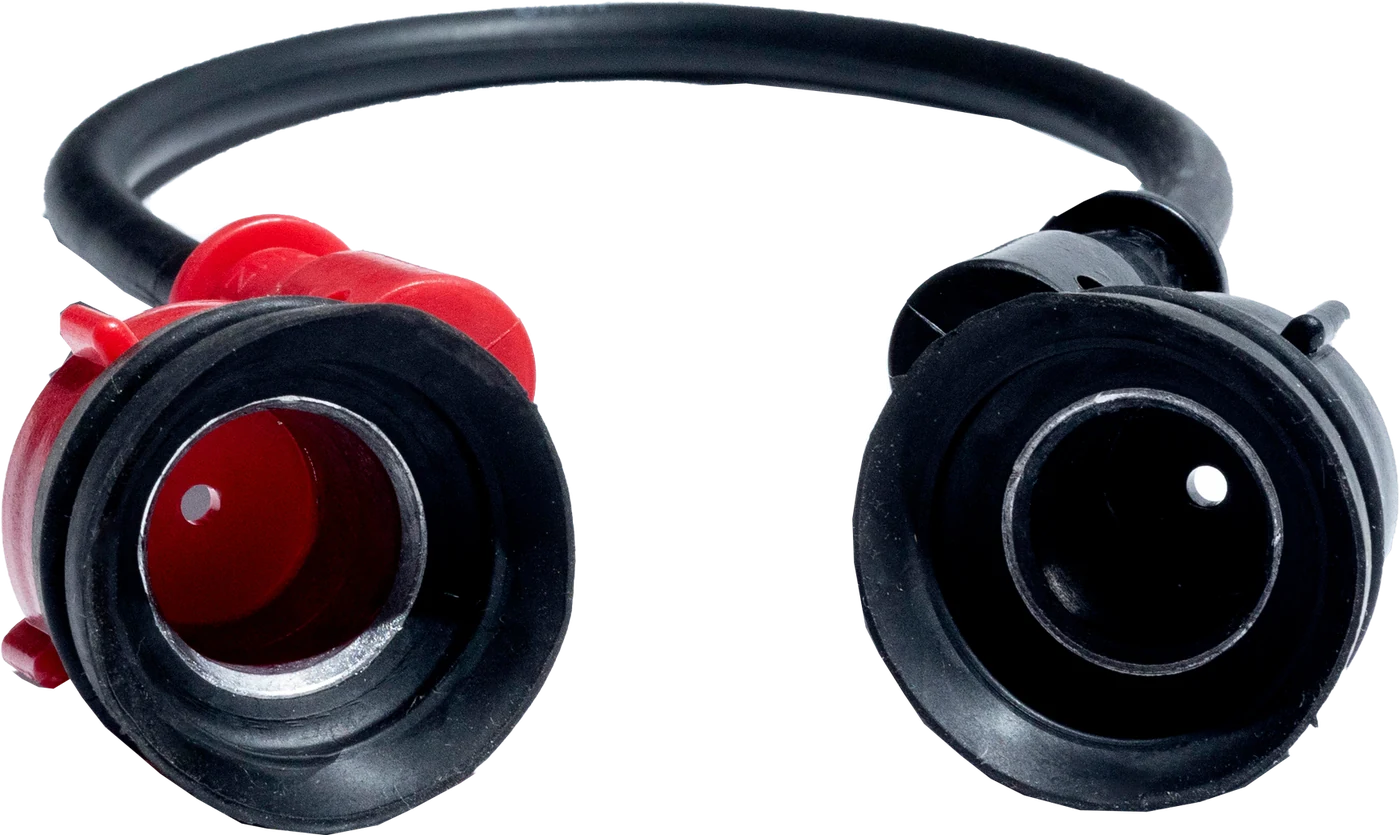

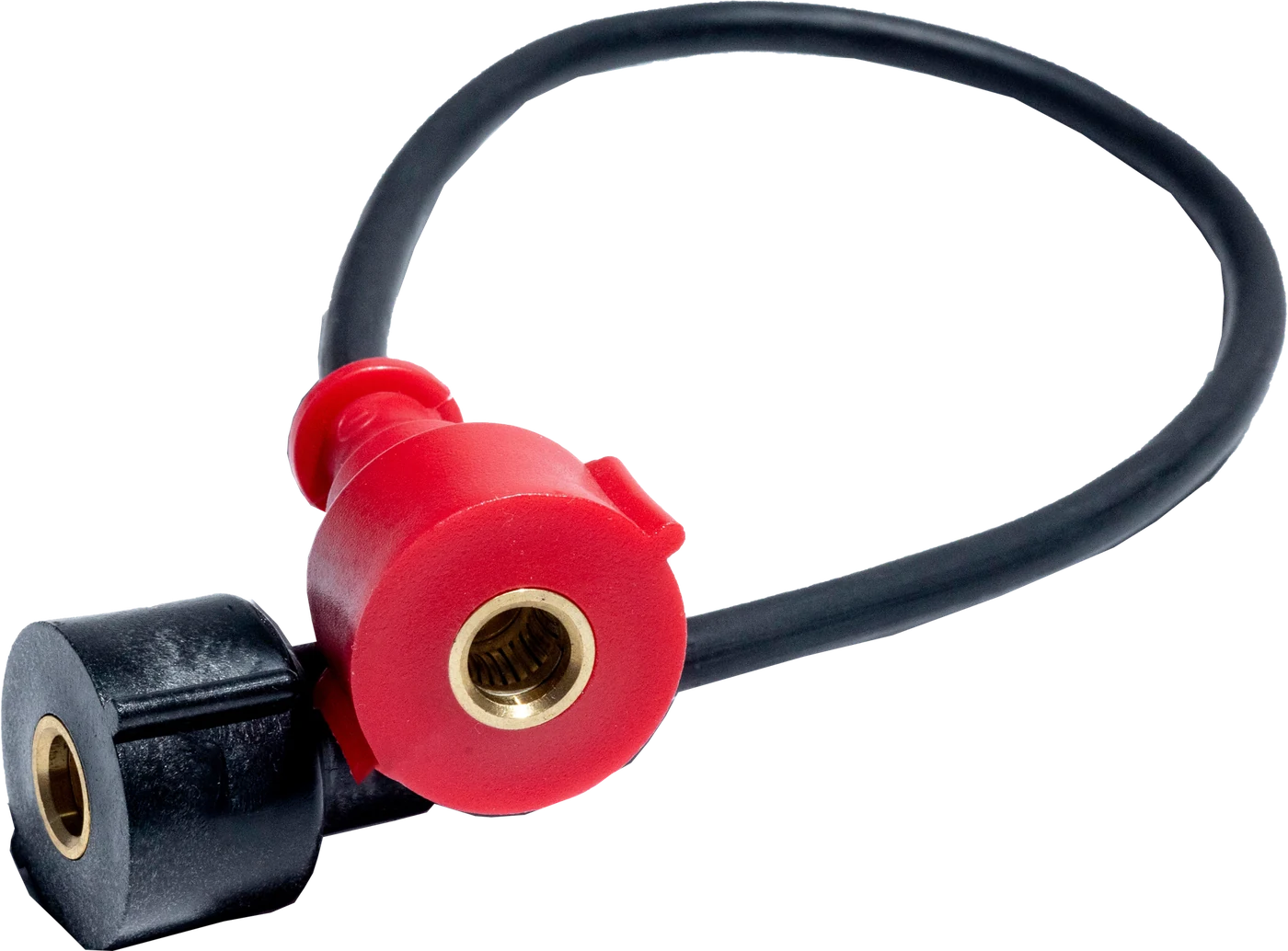

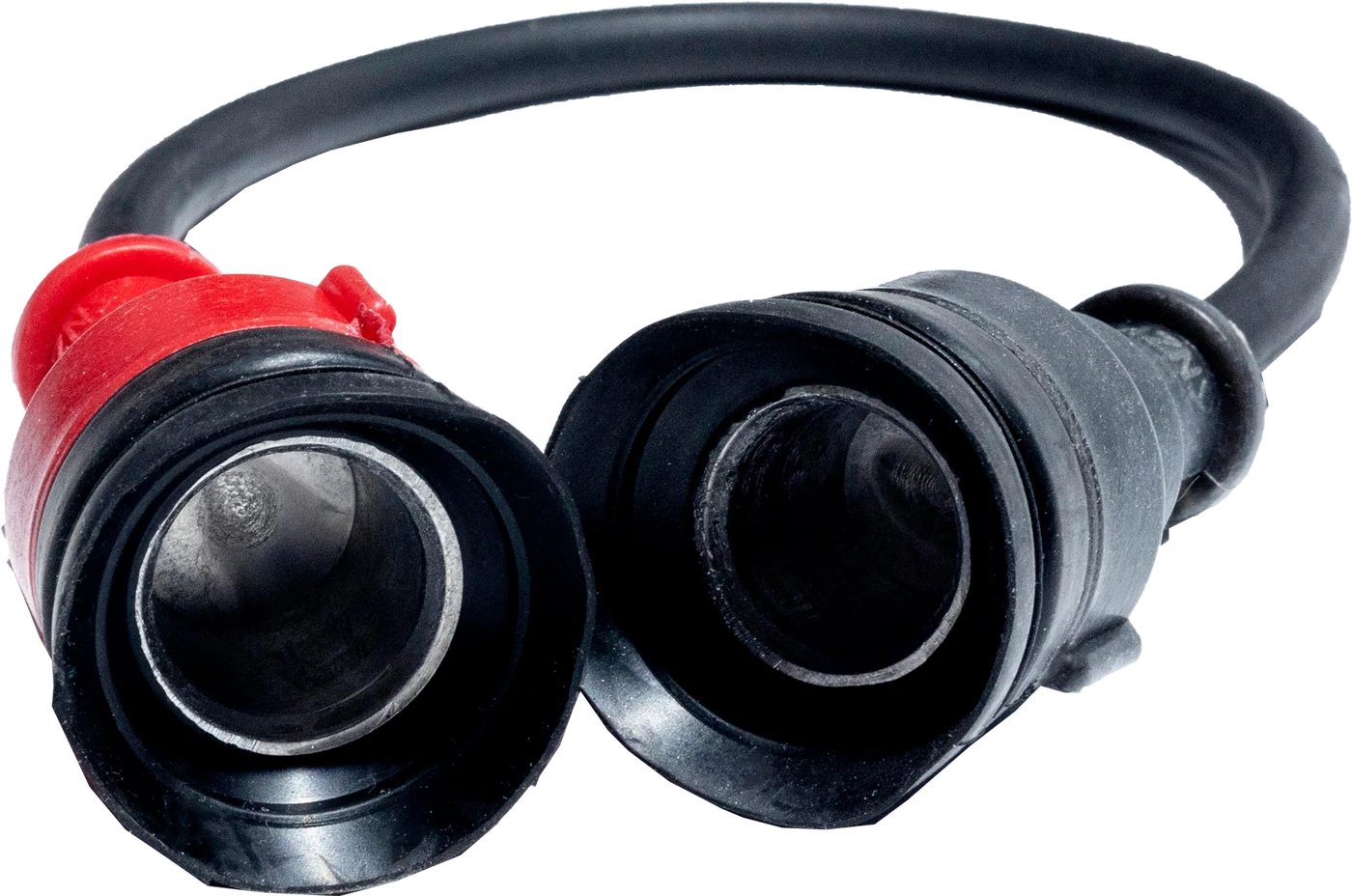

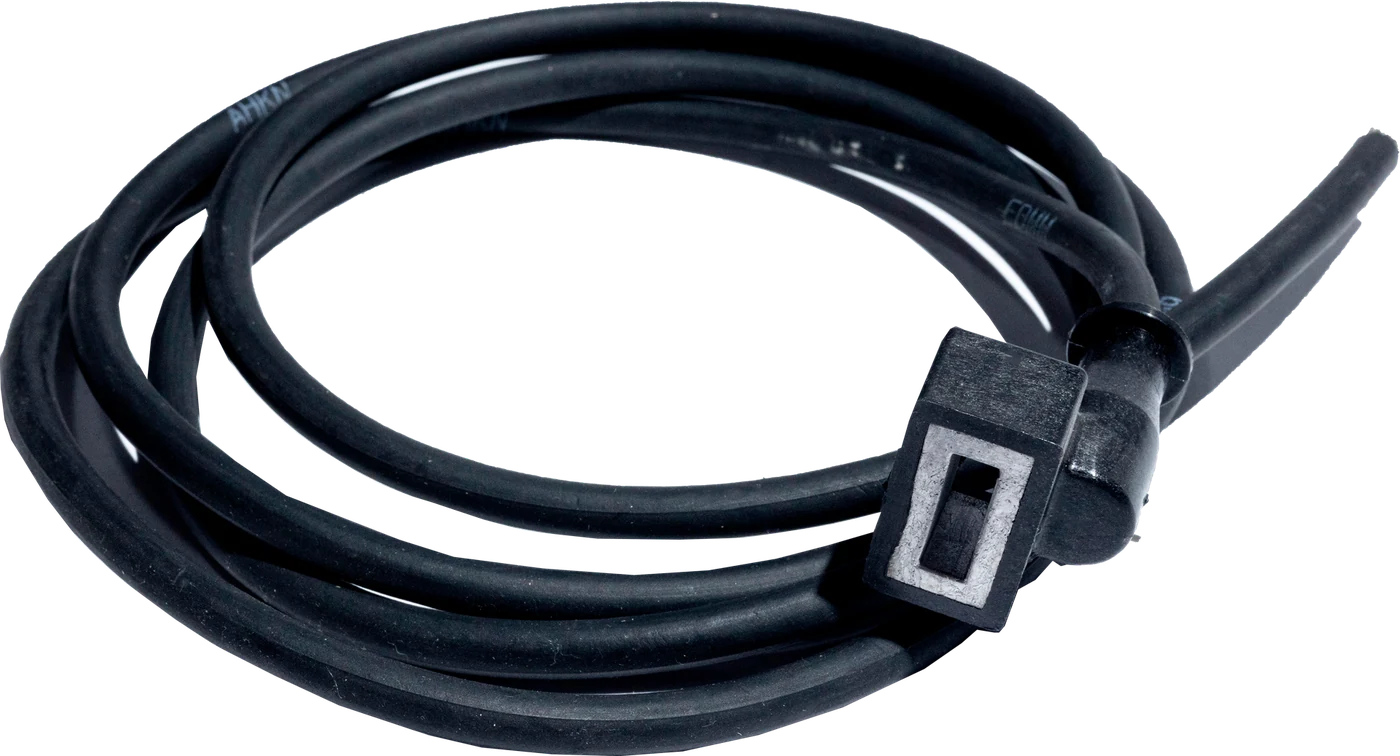

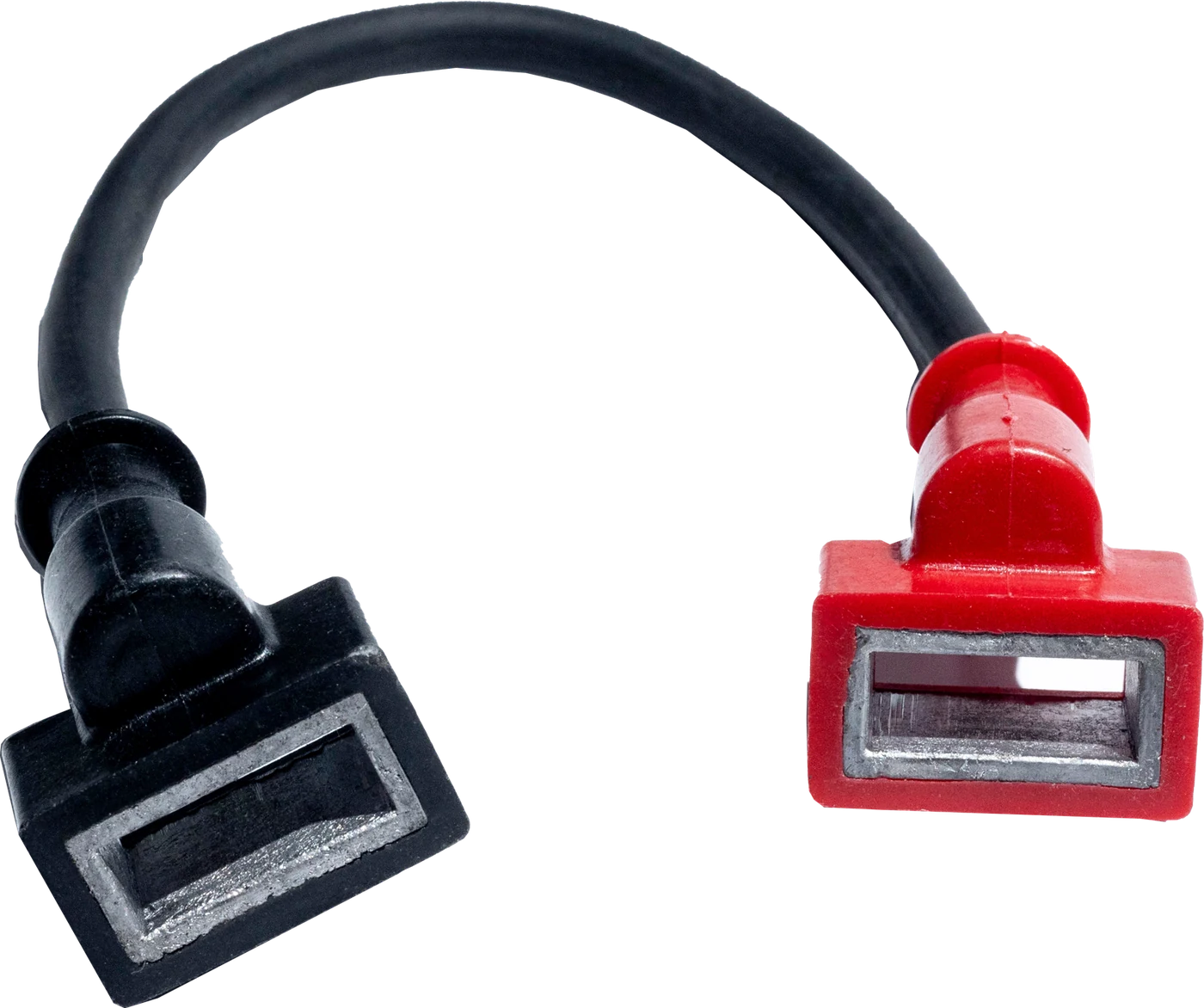

康诺为本系列提供 8 种产品配置与连接方案。
应用场景
该产品应用于 SLI 铅酸蓄电池、AGM、EFB 高能蓄电池及阀控式蓄电池的化成充电。
SLI 蓄电池化成EFB 蓄电池化成AGM 蓄电池化成
常见问题
线缆长度和端子结构可以定制吗？
可以。康诺可根据需求配置线缆长度、截面积、端子结构、单双头及颜色。
如何确认合适型号？
请提供电池类型、化成电流、线缆截面积、端子结构、数量与使用环境。
如何确认完整规格？
详细规格请联系我们。
